MD1-FttH Enkel kanaal
De FILOform MD1-FttH is ontworpen voor gas- en waterdichte afdichting van FttH-huisingangen met microkanalen en kabels.

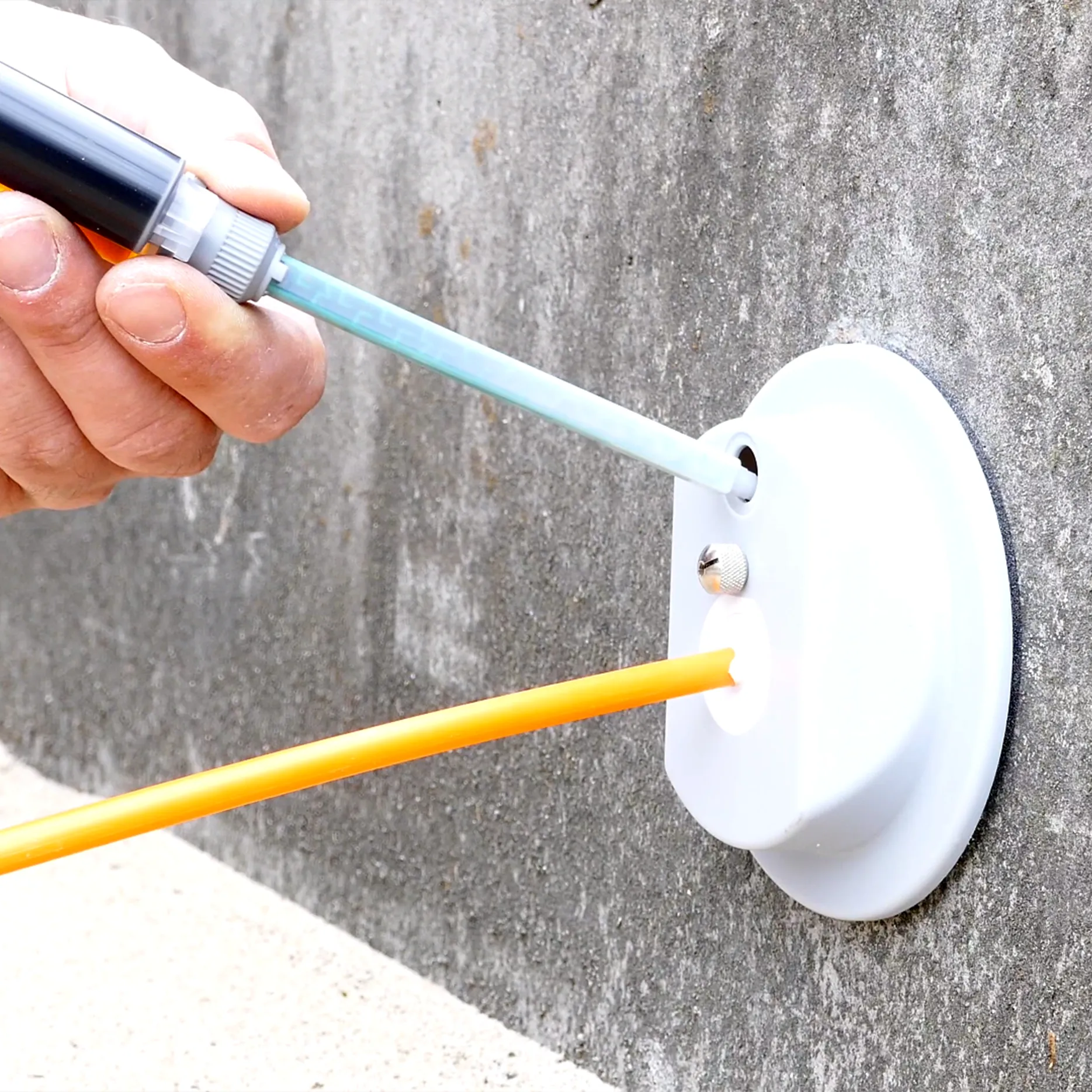

De afsluitdop kan met behulp van de speciale verankeringspen aan de muur worden bevestigd. Op deze manier is het niet nodig om extra gaten te boren en de dop met schroeven vast te zetten.

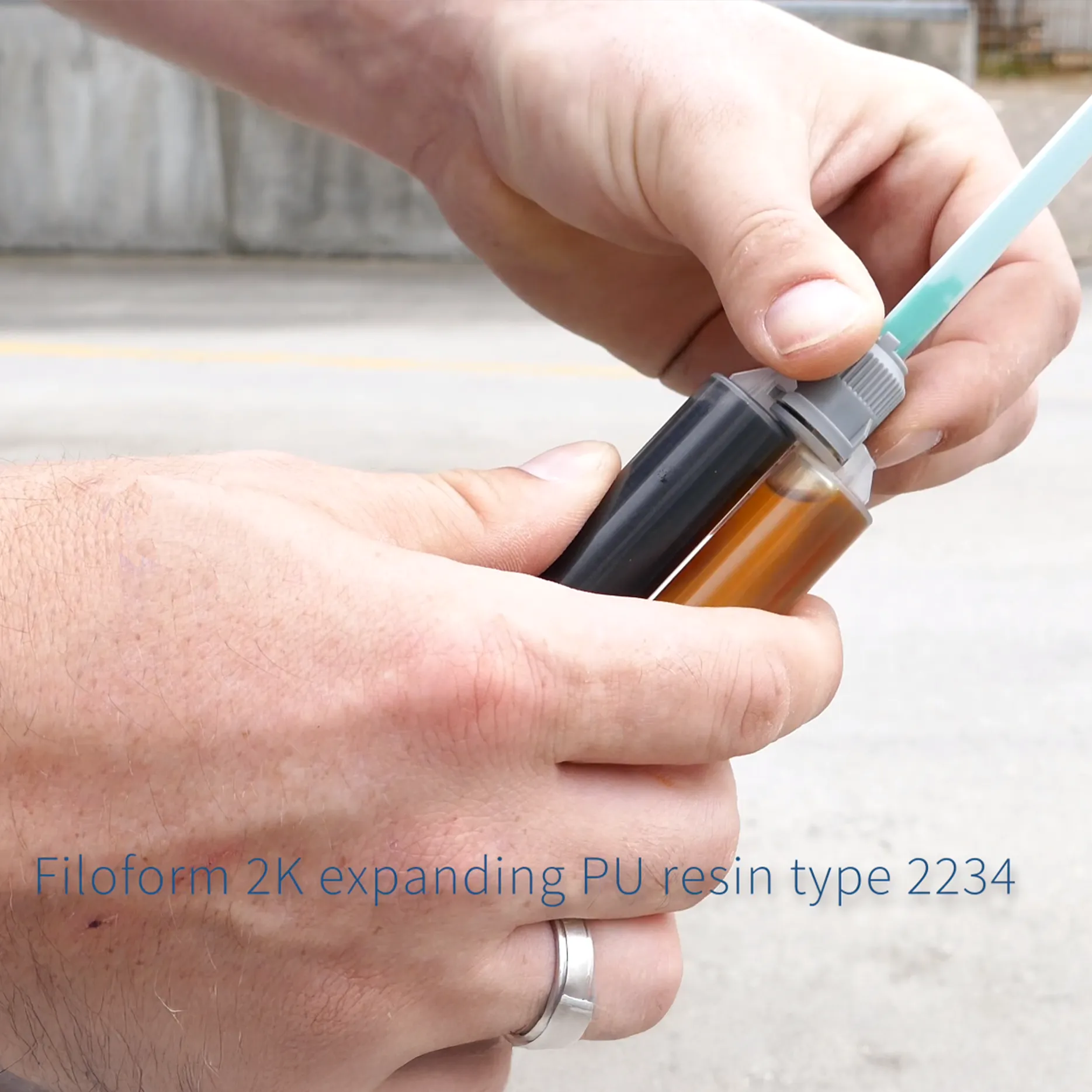

Met behulp van Filoform expanderende PU-hars type 2235 wordt een gas- en waterdichte afdichting gecreëerd. Na het injecteren van de hars zal deze uitzetten en volledig uitharden tot een sterke en duurzame afdichting. Eventuele oneffenheden of beschadigingen aan de muur worden met de hars hersteld.
Om de opening van het kanaal aan de binnenkant van het huis af te dichten, raden wij het gebruik van Filoform-afdichtingspasta of onze FttH-invoergeleider met een buigradius van 90° aan, zodat microkanalen/kabels veilig kunnen worden gebogen en de glasvezel na installatie kan worden ingeblazen.
| SKU | Productnaam | Kanaaldiameter min-max (mm) | Maximale kabeldiameter in het kanaal | Besteleenheid |
|---|---|---|---|---|
| 80219 | MD1-FttH 1×4-12 mm | 16-20 mm | 4-12 mm | Per stuk |
| 80219.3 | SET – MD1-FttH + FttH-ingang 90° voor 1×4-8 mm | 16-20 mm | 4-8 mm | Per set |
| 80219.6 | SET – MD1-FttH + FttH-ingang 90° voor 1×10-12 mm | 22-25 mm | 10-12 mm | Per set |
| 80221 | MD1-FttH 1×14-20 mm | 32-40 mm | 14-20 mm | Per stuk |
- Universeel, geschikt voor microbuizen en kabels Ø4-12 mm (art. 80219) en Ø14-20 mm (art. 80221).

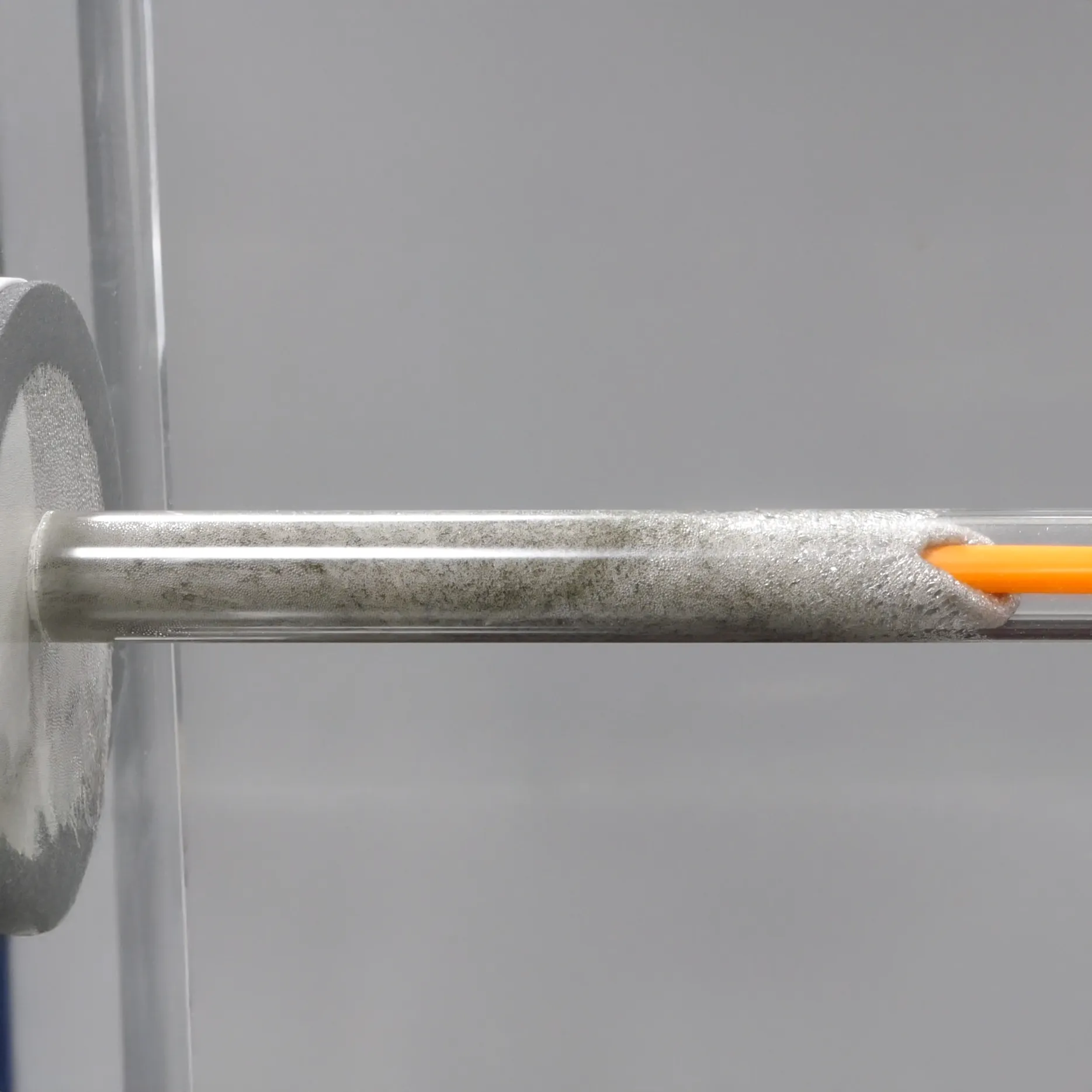

- Uitbreiding langs het boorgat en op de buitenwand garandeert een uitstekende afdichting.
- Getest op 2,0 bar gas- en waterdichtheid.
- Snelle installatie in enkele minuten, geen speciaal gereedschap nodig.
- Geen uitgebreide kernboringen nodig.

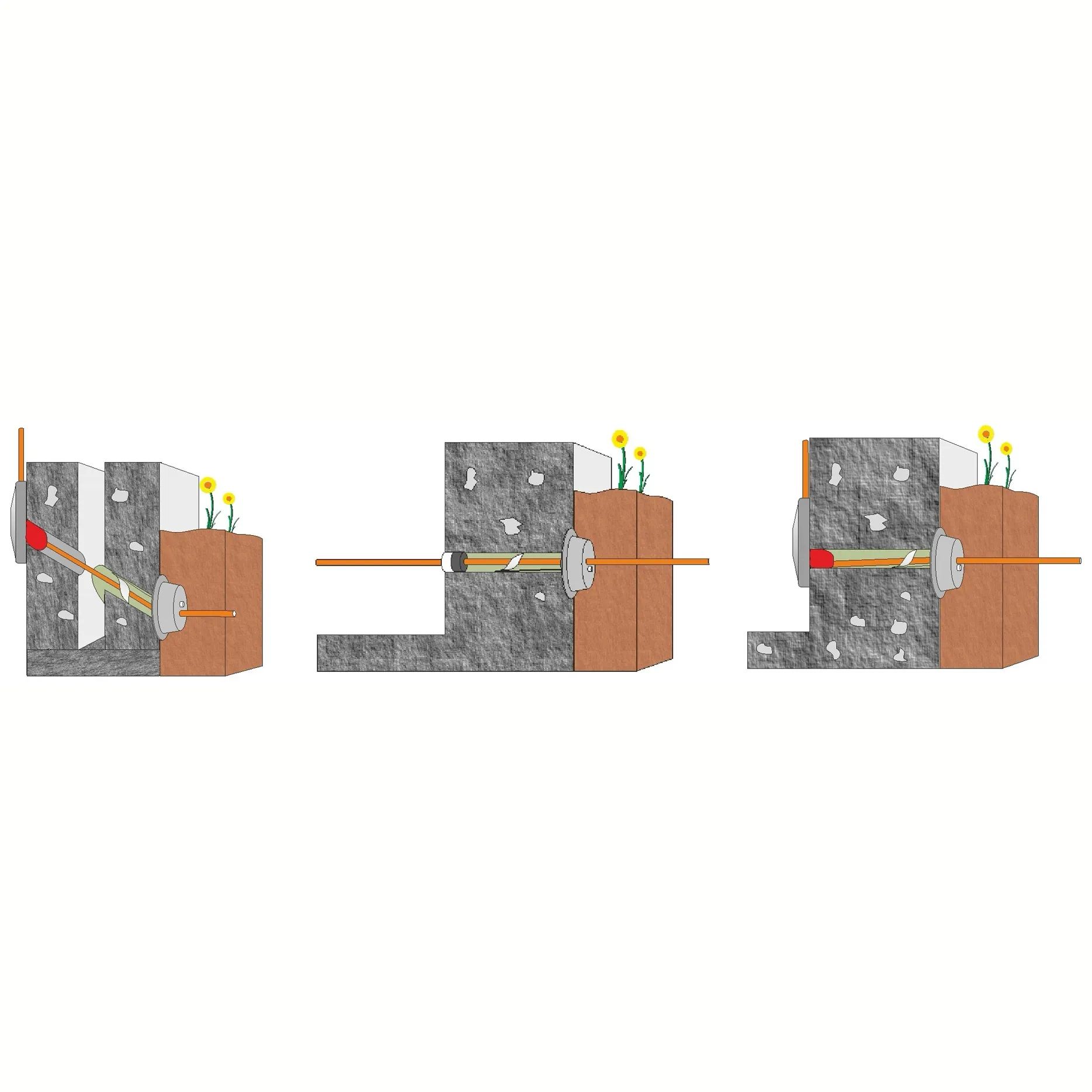

- Ook geschikt voor schuine doorvoeren.
- Geschikt voor het afdichten van gaten in de meest gangbare wandtypes volgens DIN 18533 en wanden van WU-beton, belastingsklasse 1 en 2 (waterdichte druk 2,0 bar).
- Voldoet aan DIN 18322 voor ondergrondse kabelaanleg: kabel- en buisinvoeren in gebouwen moeten water- en gasdicht worden uitgevoerd.
- Hoge mechanische sterkte, bestand tegen grondbewegingen, schokken en trillingen.
- Geleverd als één complete set voor het afdichten van één huisaansluiting.
- Meer dan 30 jaar praktijkervaring, geïnstalleerd in vele telecom-/FO-netwerken.
Inhoud van de set
MD1-FttH 1×4-12 mm
Artikelnummer 80219
- MD1-FttH-kap
- Verankeringspen (klein)
- 2K-spuit 25 ml – PU-hars type 2235
- Statische menger
- Handschoenen
- Schuurdoek
MD1-FttH 1×14-20 mm
Artikelnummer 80221
- MD1-FttH-kap
- Verankeringspen (groot)
- 2K-zak 80 g – PU-hars type 2566
- Openingsmondstuk
- Handschoenen
- Schuurdoek
SET – MD1-FttH + FttH-ingang 90° voor 1×4-8 mm
Artikelnummer 80219.3
- FttH-ingang 90° 1×4-8 mm
- MD1-FttH-kap
- Verankeringspen (klein)
- 2K-spuit 25 ml – PU-hars type 2235
- Statische menger
- Handschoenen
- Schuurdoek
SET – MD1-FttH + FttH-ingang 90° voor 1×10-12 mm
Artikelnummer 80219.6
- FttH-ingang 90° 1×10-12
- MD1-FttH-kap
- Verankeringspen (klein)
- 2K-spuit 25 ml – PU-hars type 2235
- Statische menger
- Handschoenen
- Schuurdoek
| Afmetingen Kap | ||
|---|---|---|
| Buitendiameter | Binnendiameter | Hoogte |
| 106 mm | 72 mm | 24 mm |
Specificaties expansiehars
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Art.nr. 80219 – 2K-spuit 25 ml, PU-expanderende hars type 2235 | ||
| Starttijd uitbreiding | seconden | 20 |
| Eindtijdverlenging | notulen | 2 |
| Uithardingstijd | notulen | 5 |
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Art.nr. 80221 – 2K mengzakje 80gr., PU-expanderende hars type 2566 | ||
| Starttijd uitbreiding | seconden | 60 |
| Eindtijdverlenging | notulen | 5 |
| Uithardingstijd | notulen | 10 |
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Algemeen | ||
| Druksterkte | N/cm² | > 60 |
| Dichtheid | kg/m³ | > 50 |
| Gas- en waterdichtheid 1,0 bar | 30 dagen | geen lekkage |
| Gas- en waterdichtheid 2,0 bar | 24 uur | geen lekkage |
| Temperatuurcycli, -20 °C tot +40 °C | 10 opeenvolgende cycli | geen lekkage |
| Trillingstest 10 Hz/amplitude 3 mm | 240 uur | geen lekkage |
| Axiale trekkracht | diameter x 10 N | geen lekkage |
| Treksterkte FttH-kabel / microduct | N | > 400 |
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Chemische bestendigheid | ||
| 0,1 N Na₂SO₄ | 30 dagen | geen degradatie |
| 0,1 N NaCl | 30 dagen | geen degradatie |
| 0,1 N H₂SO₄ | 30 dagen | geen degradatie |
| 0,1 N NaOH | 30 dagen | geen degradatie |
| Diesel | 30 dagen | geen degradatie |
| Benzine | 30 dagen | geen degradatie |
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Weerstand | ||
| Schimmels | goed | |
| Knaagdieren | goed |
Montage-instructies
Veiligheidsinformatieblad (VIB)
De veiligheidsinformatiebladen van FILOform zijn momenteel niet online beschikbaar. Via onze contactpagina kunt u het gewenste veiligheidsinformatieblad aanvragen bij onze verkoopafdeling.
