MD5 – Doorvoerdichting
Kanaalafdichtingssystemen MD5 zijn ontworpen om een effectieve en eenvoudige oplossing te bieden voor het gas- en waterdicht afdichten van één of meerdere kabels/leidingen in kanalen of boorgaten. MD5 beschermt tegen schade veroorzaakt door gas- en waterlekkages.
Dit kanaalafdichtingssysteem is zeer flexibel in gebruik en kan worden geïnstalleerd in verticale en horizontale kanalen of boorgaten, en is geschikt voor boorgaten die onder elke hoek zijn geboord.
| SKU | Productnaam | Kanaaldiameter min-max (mm) | Besteleenheid |
|---|---|---|---|
| 80345 | MD5-110 mm | Ø 110 max. (ingesteld voor 2 afdichtingen) | Per stuk |
| 80347 | MD5-160 mm | Ø 160 max. | Per stuk |

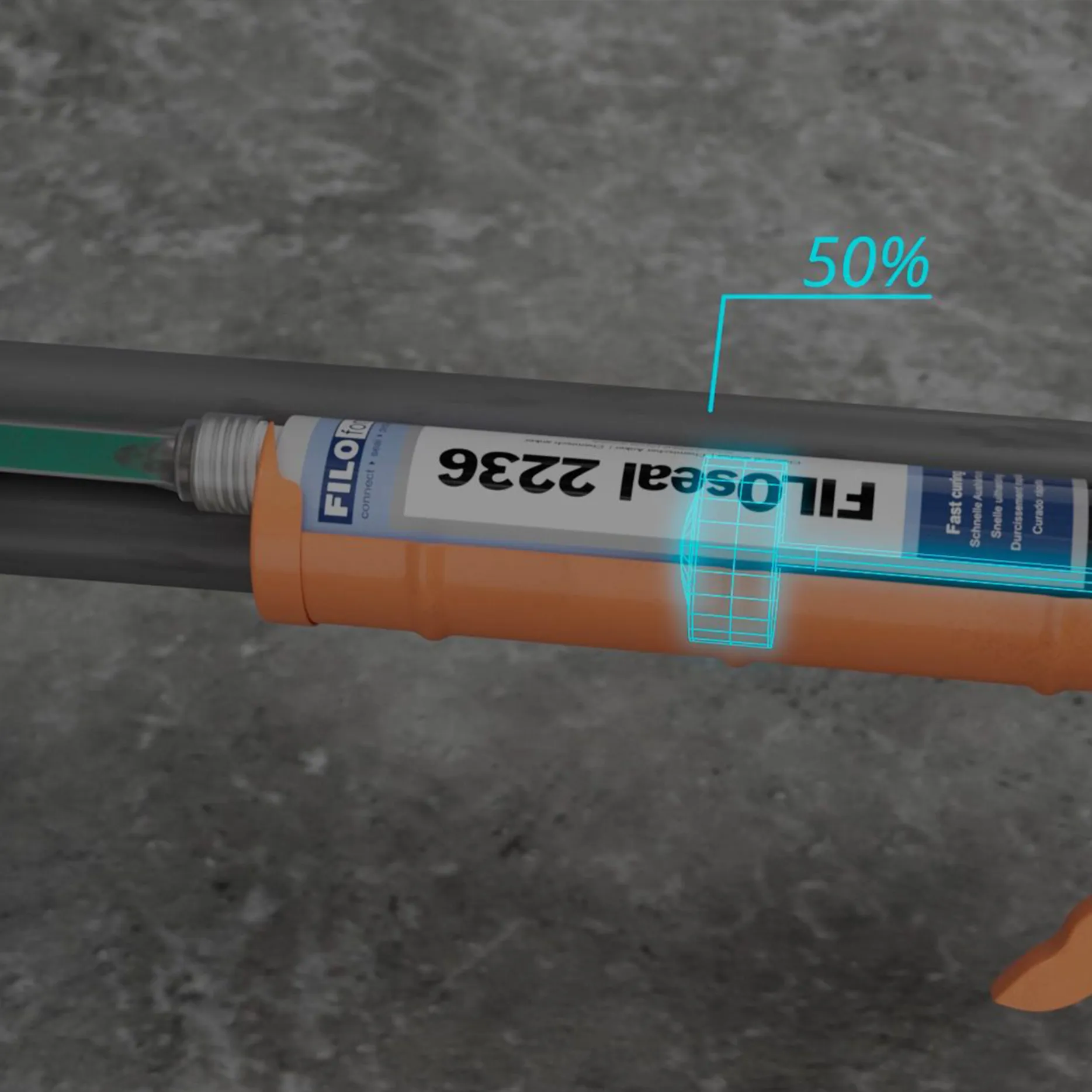

Het MD5-kanaalafdichtingssysteem maakt gebruik van een speciaal samengestelde tweecomponenten polyurethaanhars. De polyurethaan afdichtingskit wordt geleverd in een tweecomponentenpatroon. De twee vloeibare componenten zijn zo samengesteld dat ze in een verhouding van 1:1 kunnen worden gemengd met behulp van het meegeleverde 2K-patroon en mengmondstuk.

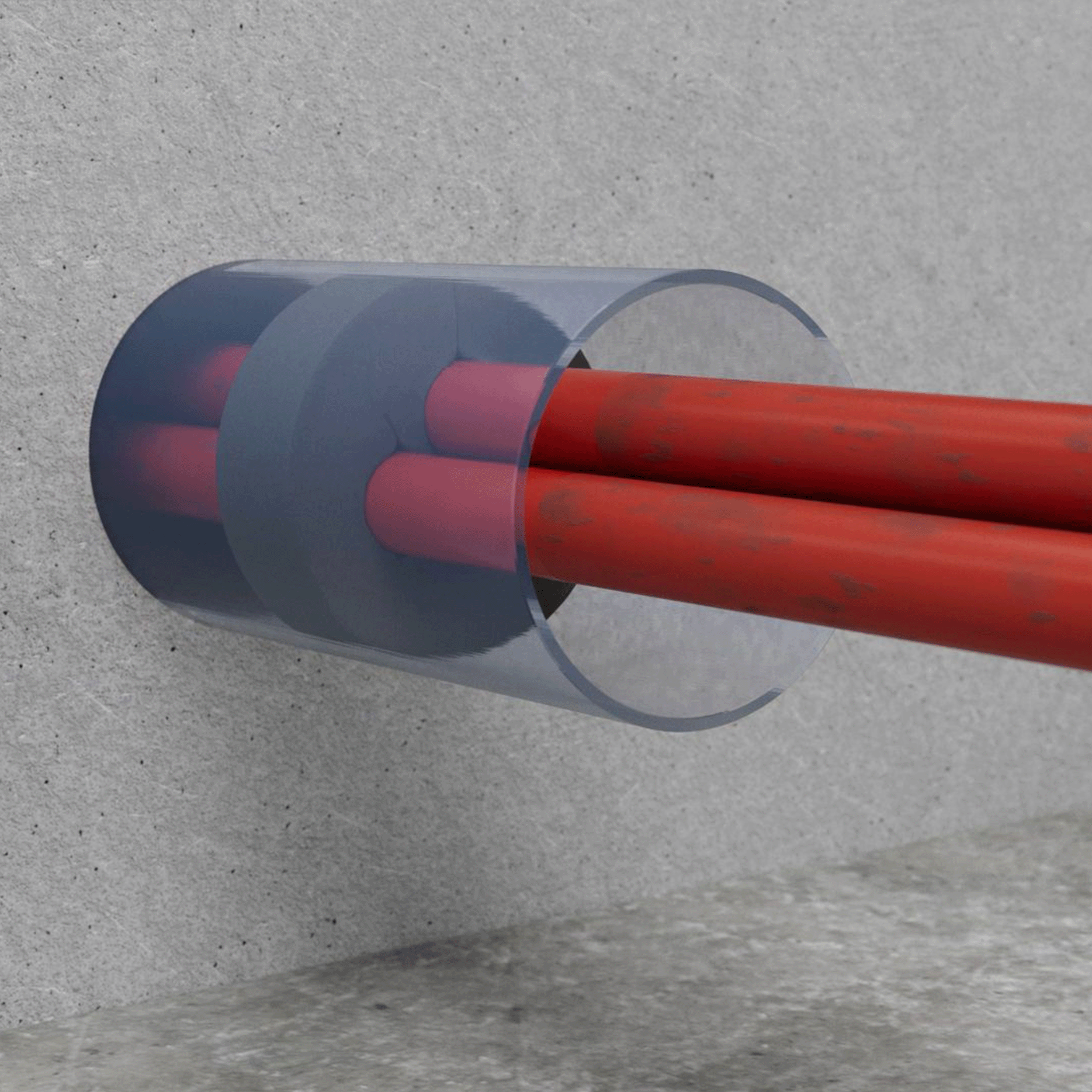

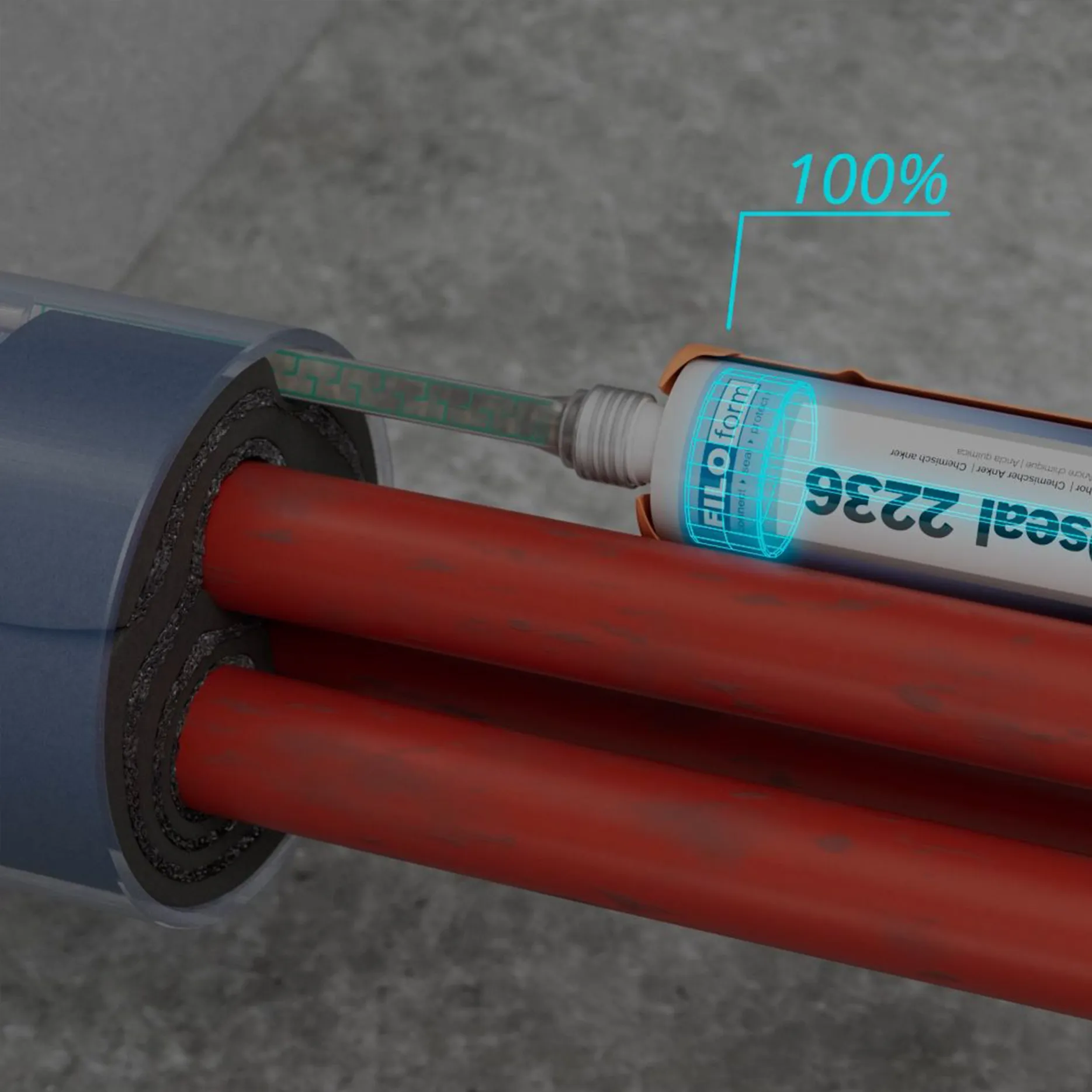

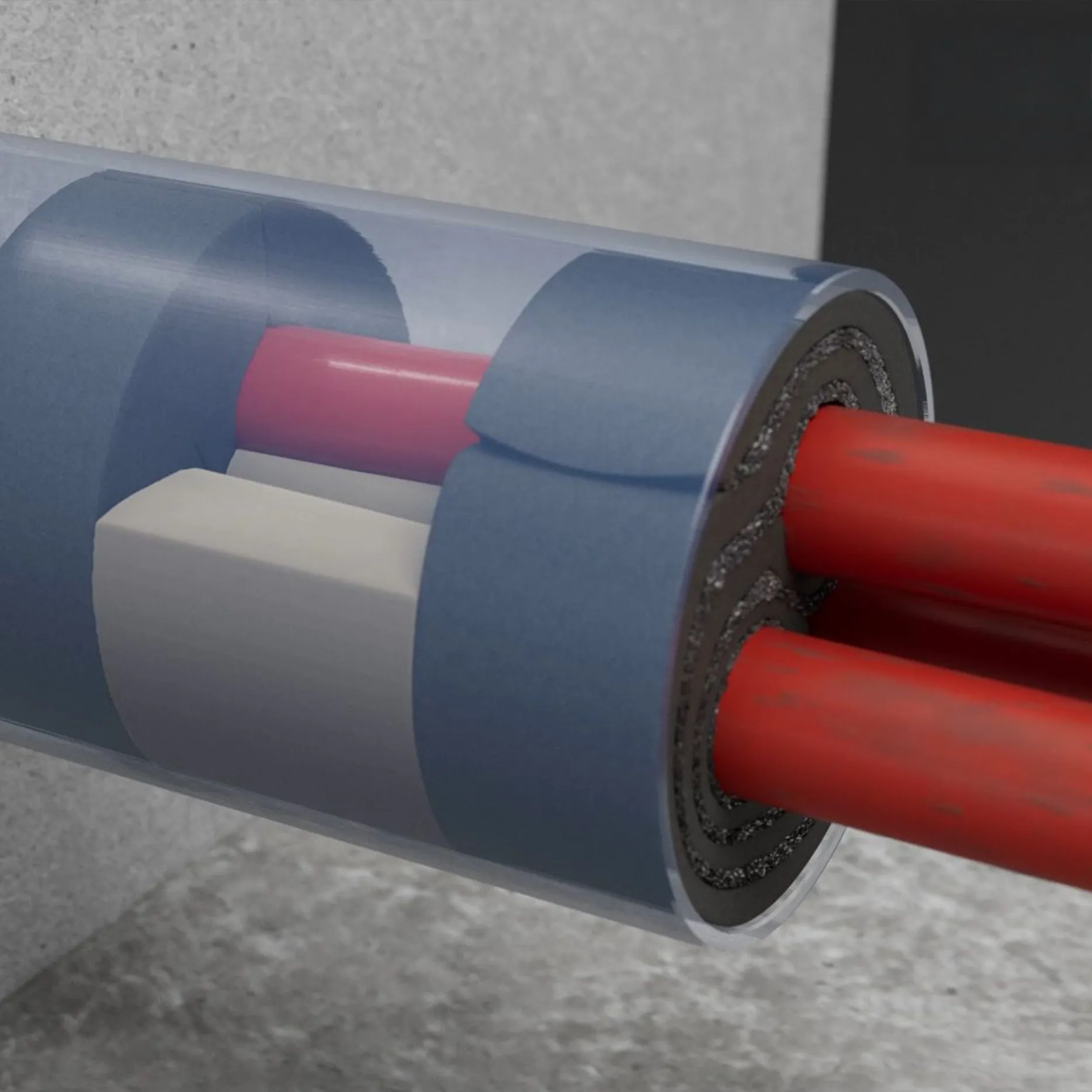

Nadat de hars in het kanaal is geïnjecteerd, begint deze uit te zetten door CO² te vormen. Tijdens het uitzetten dringt de polyurethaanhars door in alle ruimtes tussen de twee schuimflenzen in het kanaal. MD5 is geschikt voor alle openingen, ongeacht de vorm van het kanaal of boorgat en de kabelconfiguratie.
Na volledige uitharding zorgt de Filoform tweecomponentenhars voor een 100% gas- en waterdichte afdichting en biedt het uitstekende mechanische sterkte en weerstand tegen knaagdieren. MD5-kanaalafdichtingsmiddel is compatibel met gangbare kabelmantel-/mantelmaterialen en PE-drinkwaterleidingen. Het uitgeharde kanaalafdichtingsmiddel is een inerte vaste massa die geen invloed heeft op de materialen in het kanaal.
Het MD5-systeem is ontworpen om meerdere kabels in een buis/kanaal te ondersteunen en te scheiden met behulp van ons uniek ontworpen duplexschuim, terwijl overtollige expansie van hars aan de voorkant van de buis wordt verminderd. Dit zorgt voor een nettere, minder rommelige professionele afwerking. De opening van de buis hoeft niet volledig rond te zijn.
| Uithardingseigenschappen | Eenheid | Waarde |
|---|---|---|
| Starttijd uitbreiding | seconden | > 95 |
| Eindtijdverlenging | notulen | 15 |
| Uithardingstijd (kleefvrije tijd) | Notulen | > 12 |
| Specificaties | Eenheid | Waarde |
|---|---|---|
| Druksterkte | N/cm² | > 60 |
| Dichtheid | kg/m³ | 90-110 |
| Thermische weerstand op lange termijn | °C | 100 |
| Percentage gesloten cellen | % | > 90 |
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Thermische stabiliteit | ||
| Thermische veroudering, 28 dagen bij 90 °C | geen zichtbare schade | V |
| Vormstabiliteit, grootte en uiterlijk | % | <1 |
| Druksterkte na veroudering | N/cm² | >40 |
| Gewichtsverlies na veroudering | % | <0,5 |
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Hydrolyse-test | ||
| Waterabsorptie, na 40 jaar, volledig ondergedompeld | % | <10 |
| Waterabsorptie 28 dagen bij 90 °C | % | <5 |
| Gewichtsverlies max. | % | 0,5 |
| Druksterkte na hydrolyseproef | N/cm² | >40 |
| Vormstabiliteit na hydrolyseproef | Visueel | Pass |
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Chemische bestendigheid | ||
| 0,1 N Na₂SO₄ | 30 dagen | Pass |
| 0,1 N NaCl | 30 dagen | Pass |
| 0,1 N H₂SO₄ | 30 dagen | Pass |
| 0,1 N NaOH | 30 dagen | Pass |
| Diesel | 30 dagen | Pass |
| Benzine | 30 dagen | Pass |
| H2S, 200 ppm | 5 dagen, 40 °C, 95% luchtvochtigheid | Pass |
| Eigenschappen | Eenheid | Waarde |
|---|---|---|
| Weerstand | ||
| Schimmels | goed | |
| Knaagdieren | goed | |
| Houdbaarheid | ||
| Opslagtijd vóór gebruik, onder beperkte omstandigheden | maanden | 18 |
Specificaties en normen
- Gas- en waterdicht tot 1,5 bar / 21 PSI (30 dagen)
- Gas- en waterdicht tot 2,5 bar (7 dagen)
- Na het injecteren zet de polyurethaankit uit en hardt uit/verhardt met een hoge dichtheid en een gesloten celstructuur.
- Eenvoudige en snelle installatie
- Eén complete set – Alles wat u nodig hebt, behalve een standaard kitpistool
- Geschikt voor enkele en meerdere kabels
- Compatibel met een breed scala aan kabel- en buismaterialen: PVC- en PE-omhulde kabels, PILC-kabels, (HD)PE-buizen en PE-drinkwaterleidingen • Hoge mechanische sterkte, bestand tegen grondbewegingen, schokken en trillingen
- Voldoet aan DIN 18322 ondergrondse kabelaanleg – gas- en waterdichte kabel- en buisinvoeren in gebouwen
- Voldoet aan NEC-artikelen 225.27, 230.8, 300.5(G), 300.7 (A) uit 2011 betreffende afdichtingen voor kabelgoten, en 501.15.
Installatie

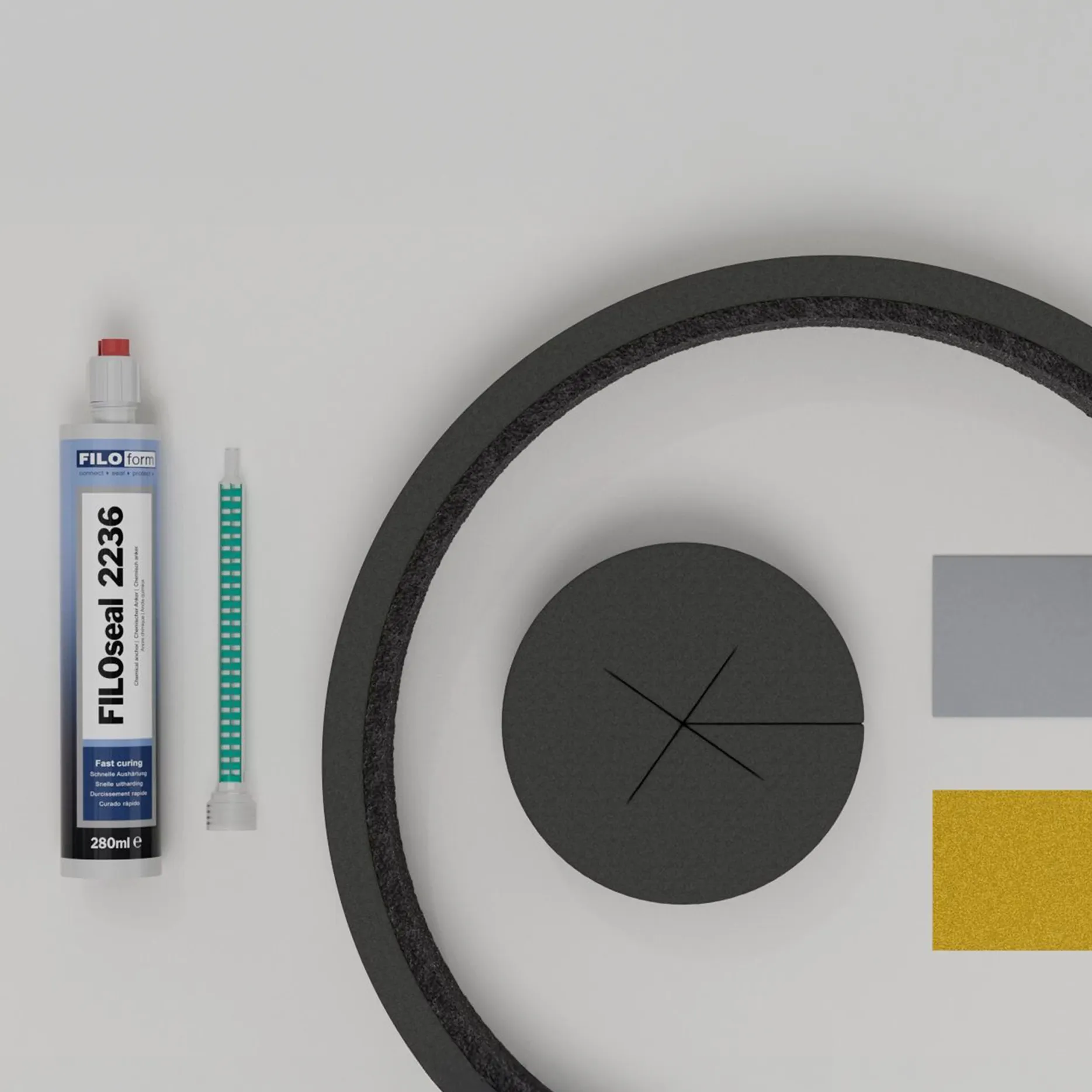

Eén box-oplossing
Alles wat nodig is om één uiteinde van een kanaal af te dichten (behalve een kitpistool).

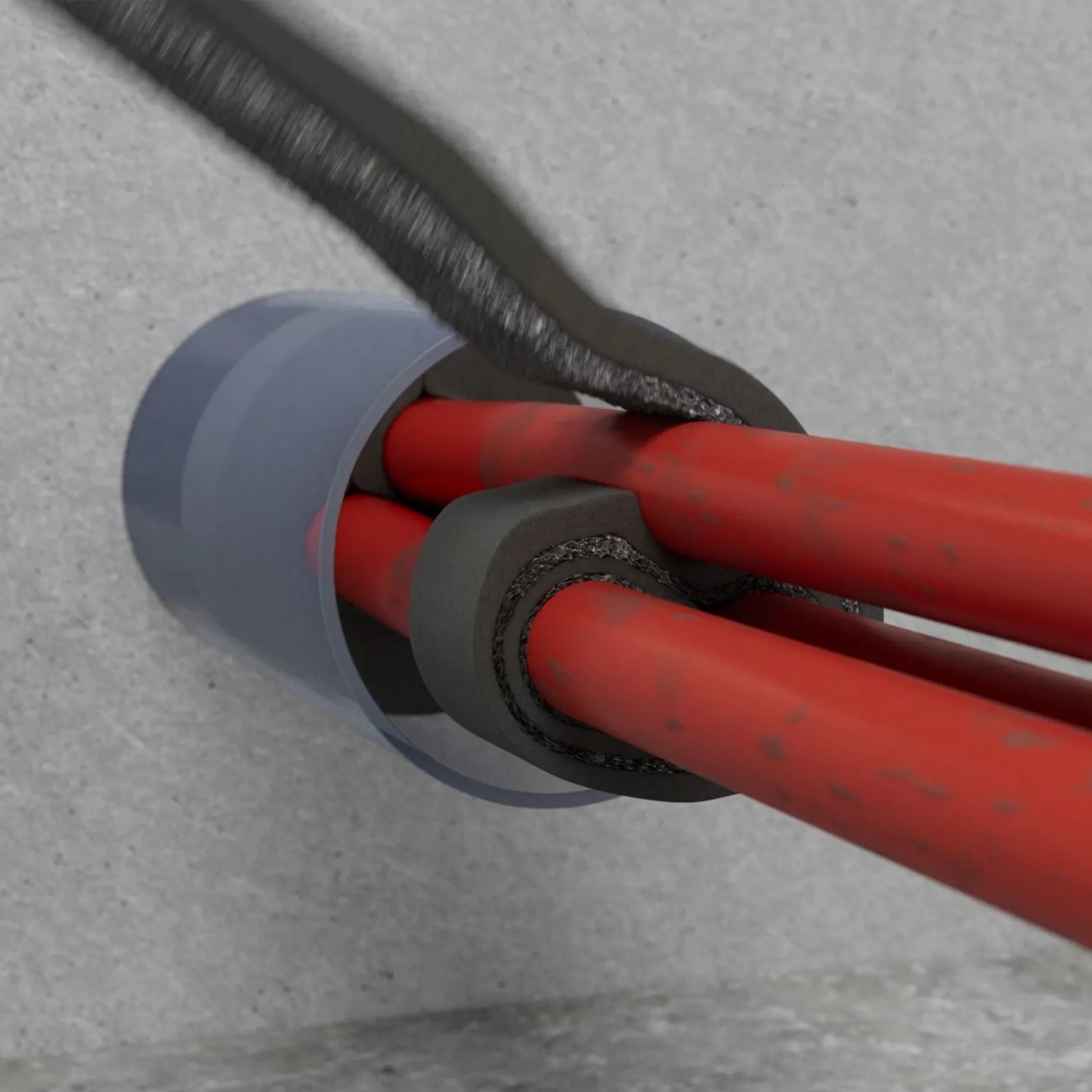

Kabelafscheiding

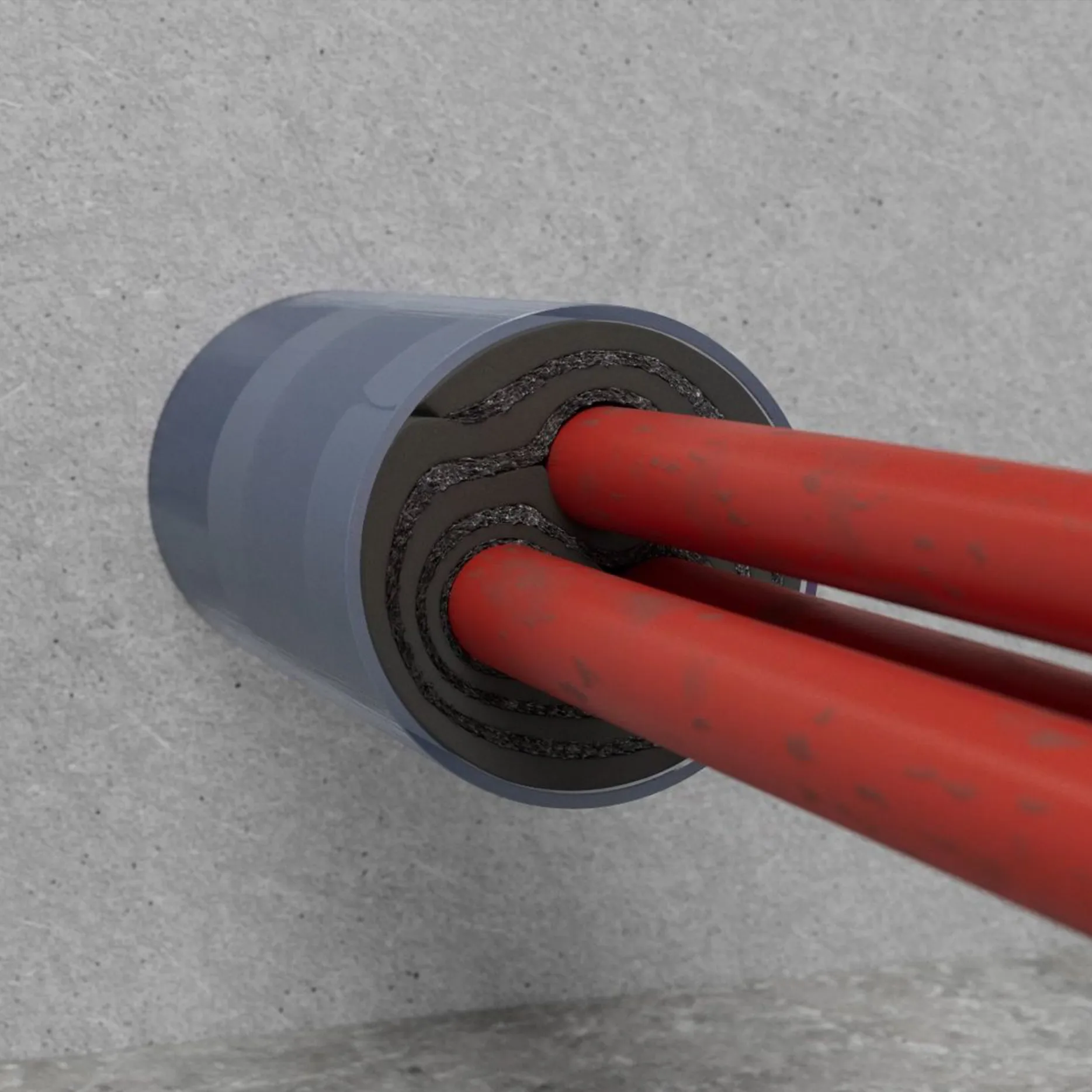

Het is van cruciaal belang dat het duplexschuim om elke kabel wordt gewikkeld, zodat er afstand ontstaat tussen de kabels onderling en tussen de kabels en de binnenkant van het kanaal.
Stromend water
De leidingen en kabels moeten zo droog mogelijk zijn, zonder stromend water en vrij van vuil, olie, vet en afval. De hars van MD5 kan kleine hoeveelheden vocht in de leidingen of op de kabels aan, maar grotere hoeveelheden water verminderen de effectiviteit. Neem contact op met onze technische afdeling als u vragen heeft.
Uithardingstijd
De hars van MD5 kan worden aangebracht bij temperaturen vanaf 5 °C (41 °F). Bij lagere temperaturen kan de uitzetting langzamer verlopen, maar het product zal zich wel uiten en uitharden, zij het over een langere periode. De uithardingstijd bedraagt 8-10 minuten bij een temperatuur tussen 15-20 °C.
Schoonmaken
Als er ongemengd materiaal op een oppervlak terechtkomt, kan een doekje met oplosmiddel worden gebruikt om het gebied schoon te maken.
Herintreding en verwijdering
Eigenschappen van uitgeharde hars: Vrij dichte structuur, maar kan met enige moeite worden uitgegraven met een stomp gereedschap en een hamer. (Houd er rekening mee dat er tussen de 10 en 15 cm (4-6 inch) expansieve hars in elke afdichting zit, afhankelijk van de grootte van het kanaal.)
- Verwijder al het schuim aan de voorkant dat de kabels scheidt met een tang of een snijgereedschap.
- Gebruik een hamer en beitel of soortgelijk gereedschap om de verzegeling rond de kabel en de binnenkant van het kanaal te verbreken.
- Als er ruimte is en de kabels zijn stroomloos, kan een elektrisch gereedschap worden gebruikt om het proces te versnellen. Zodra de afdichting van de kabel is verwijderd, kan er nog een korstje hars op de kabel achterblijven; dit komt door de uitstekende hechting van onze hars. Het moeilijkste deel van het verwijderen van deze afdichting is het korstje dat ontstaat wanneer de hars in de schuimflens trekt.
Veiligheid
De speciaal samengestelde tweecomponentenhars van MD5 behoort tot dezelfde chemische/productfamilie als soortgelijke producten voor de elektrotechnische en bouwsector. Deze producten worden al tientallen jaren op grote schaal gebruikt. Zoals bij alle tweecomponentenharsen moeten veiligheidsmaatregelen worden begrepen om dit soort materialen te kunnen hanteren en installeren. De hars van MD5 zit in een geavanceerde 2K-cartridge, waardoor het contact met de grondstoffen wordt beperkt. Wanneer de twee componenten worden gemengd, zet de hars uit en vormt een polyurethaanschuim met een hoge dichtheid en gesloten cellen. Na volledige uitharding is het inert en niet giftig.
Opslagomstandigheden
De cartridges moeten worden bewaard in een koele, droge omgeving en uit de buurt van direct zonlicht. De houdbaarheid van het product is 18 maanden. Als de dop na gebruik correct wordt teruggeplaatst, kan het resterende product in de cartridge binnen twee maanden na opening worden gebruikt.
Veiligheidsinformatieblad (VIB)
De veiligheidsinformatiebladen van FILOform zijn momenteel niet online beschikbaar. Via onze contactpagina kunt u het gewenste veiligheidsinformatieblad aanvragen bij onze verkoopafdeling.
Technisch gegevensblad
