Amerikaanse stekkerverbindingen
- Verbinding van gestrande servicekabels (max. 50 mm) met gestrande sectorvormige hoofdgeleiders (max. 300 mm)
- Draai de schroeven vast om een consistente en betrouwbare verbinding te garanderen.
- Geleverd met messing gaas om de elektrische stabiliteit bij het verbinden van koperen kernen te verbeteren.

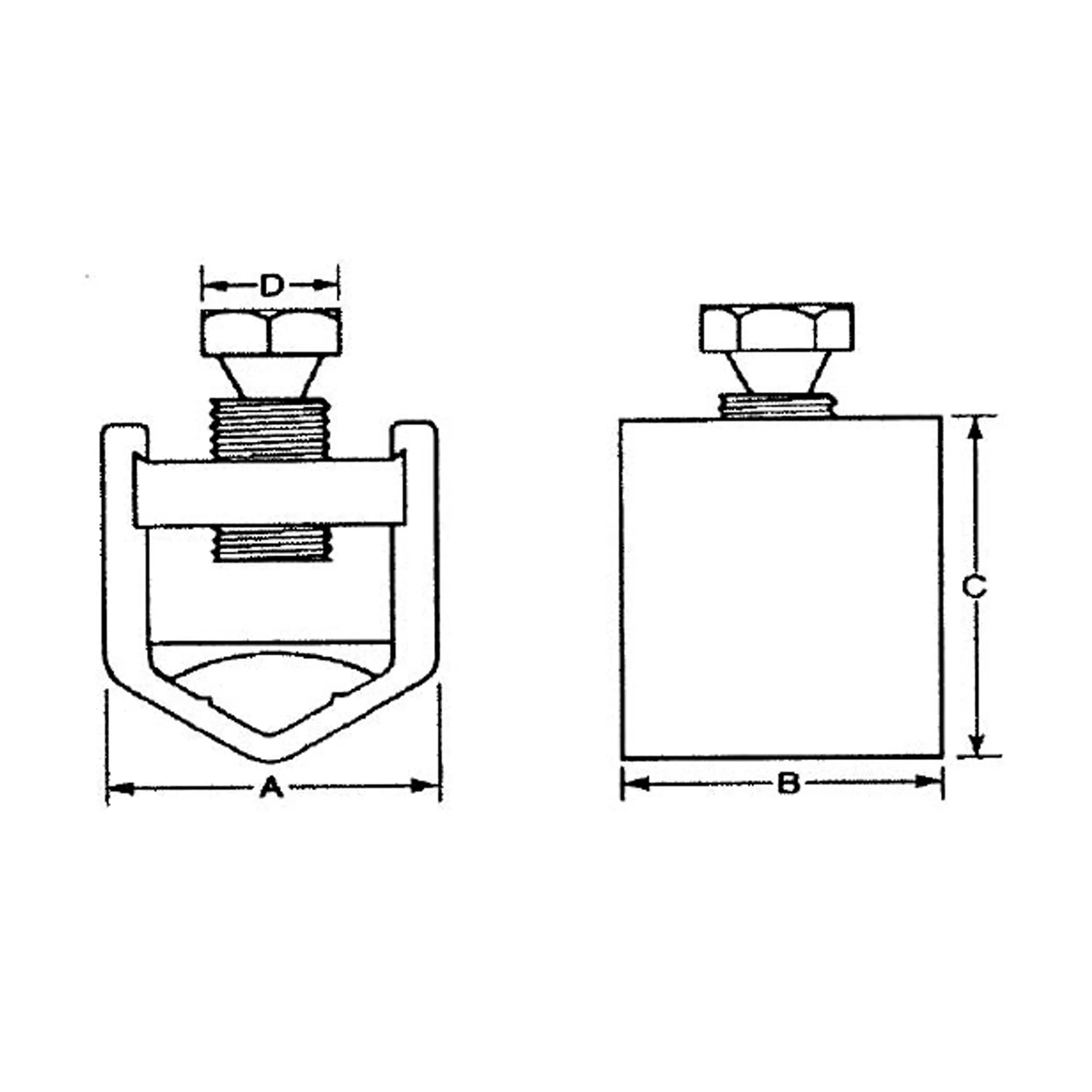

| SKU | Productnaam | Afmetingen (A) | Afmetingen (B) | Afmetingen (C) | Afmetingen (D) |
|---|---|---|---|---|---|
| 400080 | US1 | 26 | 25 | 40 | 17 |
| 400090 | US2 | 31 | 30 | 44 | 17 |
| 400100 | US3 | 42 | 40 | 53 | 17 |
Het assortiment aftakkingen van FILOform voor de Amerikaanse markt is ontworpen om ronde of sectorvormige aftakkingen aan te sluiten op drie- of vieraderige sectorvormige hoofdgeleiders in de series die worden gespecificeerd in de tabel op het tabblad Specificaties.
Eenvoudige montage en gebruiksgemak waren fundamentele doelstellingen bij het ontwerp van deze serie connectoren. Het principe van de schroefkop zorgt ervoor dat een betrouwbare en consistente verbinding wordt bereikt zonder dat daarvoor speciaal gereedschap nodig is.
Materiaal – Aluminiumlegering
Montage-instructies
Scheid de kernaders van de hoofdkabel voldoende zodat het jukgedeelte om de geleider kan worden aangebracht en strip de isolatie van de kernader over een lengte die gelijk is aan de lengte van de connector plus 5 mm. Knip de lengte van de servicegeleider af, strip de isolatie op de juiste lengte, scheid vervolgens de afzonderlijke strengen en spreid ze uit tot een enkele laag die zich over de achterste radius van de hoofdgeleider verspreidt.

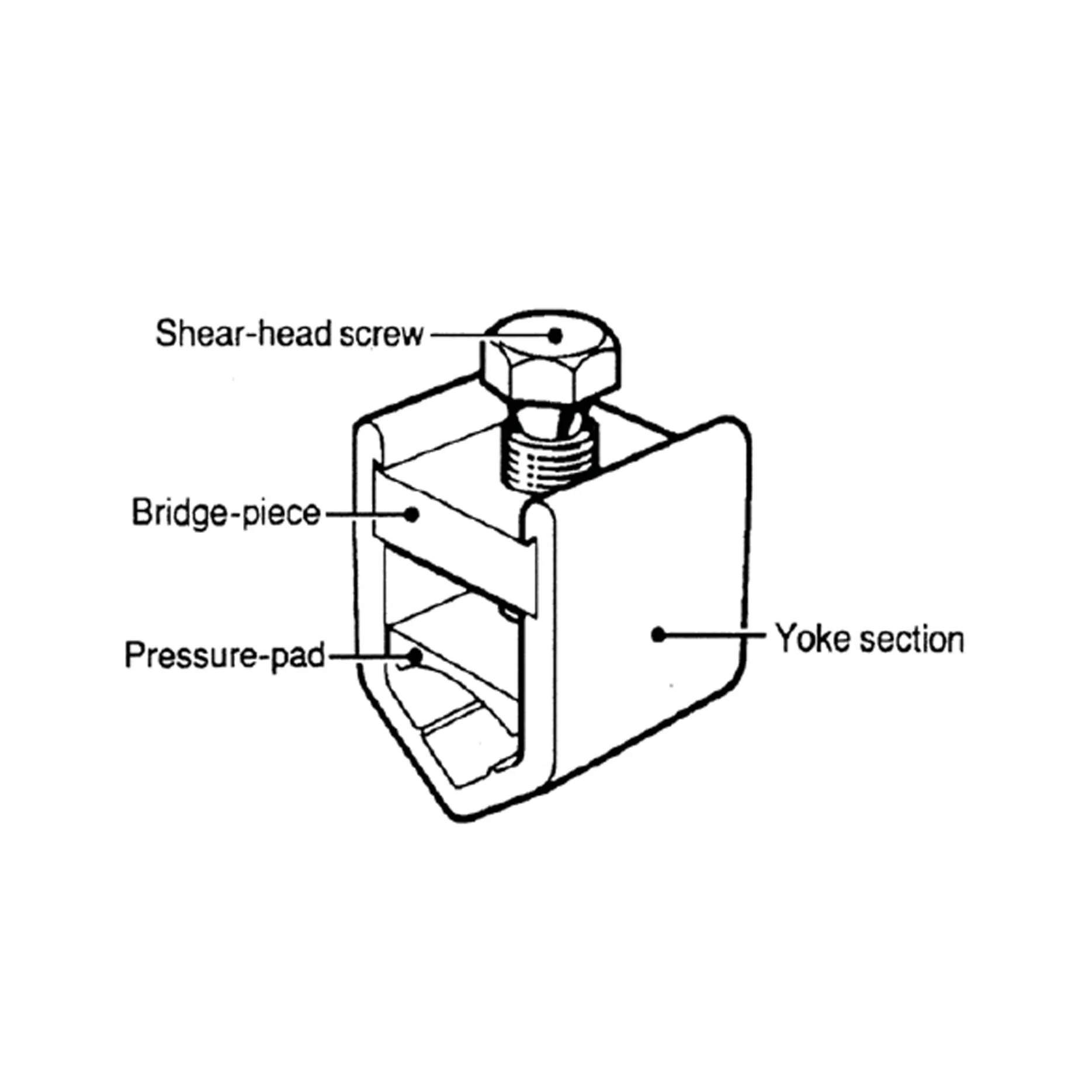

Monteer de connector losjes rond de kernen door het brugstuk in te brengen en het drukpad over de uitgespreide servicestrengen te plaatsen, en draai vervolgens de schroef met afschuifkop vast totdat deze goed vastzit. Controleer of de servicestrengen gelijkmatig zijn verdeeld en draai ten slotte de schroef vast totdat de kop afschuift.
Als koperen geleiders moeten worden verbonden, moeten ze worden omwikkeld met messinggaas. Als een koperen servicegeleider wordt verbonden met een gevlochten aluminium hoofdkabel, moet ervoor worden gezorgd dat de afzonderlijke strengen van de servicegeleider op de hierboven beschreven manier worden uitgespreid binnen de omwikkeling van het messinggaas.
Alle geleiders moeten grondig worden geschuurd.
