PROtrough
PROtrough ist ein innovatives, leichtes und feuerhemmendes Kabelkanalsystem, das eine moderne Alternative zu herkömmlichen Betonkanalsystemen für den Schienen-, Stadtbahn- und Energiemarkt darstellt.
Produktübersicht
PROtrough wurde als leichtes Produkt entwickelt, das die wichtigsten Brandschutzanforderungen für Tunnel und Bahnhöfe erfüllt. Andere alternative leichte thermoplastische Rinnensysteme können diese Brandschutznormen nicht erfüllen. Diese einzigartige Kombination aus geringem Gewicht und Brandschutz macht PROtrough zur idealen Lösung für moderne Eisenbahn-, Bahnhofs- und Tunnelprojekte. Es wurde eine umfangreiche Palette an anpassungsfähigem Zubehör entwickelt, um ein hohes Maß an Flexibilität, einfachen Zugang und nahtlose Integration mit anderen Cubis-Zugangskammern und Kabelschutzprodukten zu ermöglichen.
Nahtlose Integration
PROtrough wurde für die nahtlose Integration in die Cubis-Produktreihe für Kabelschutz und Zugangskammern wie ULTIMA Connect und MULTIduct™ entwickelt und ermöglicht so ein verbessertes Kabelmanagement und einen besseren Zugang.

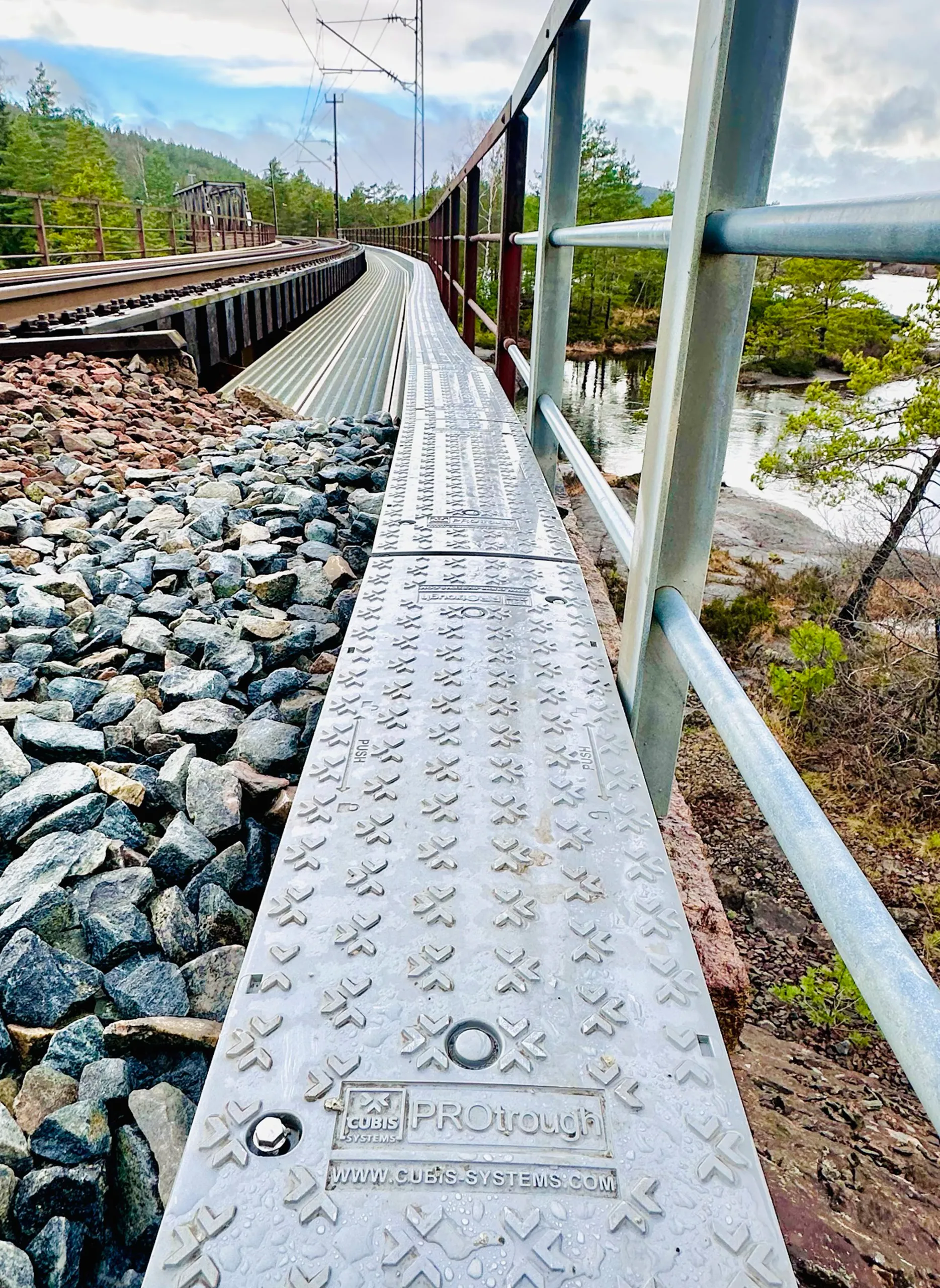

Erhöhtes Trogsystem
Erhöhtes C19-Rinnensystem, ideal für geneigte und unebene Böschungen. Einzigartiges Stahlwanne-Design mit zusätzlichen Handlaufoptionen erhältlich.
Von Network Rail zugelassen
Zugelassen für den uneingeschränkten Einsatz in Umspannwerken.
Wasserableitung
Geformte Schlitze im Boden der PROtrough-Einheit ermöglichen einen natürlichen Abfluss des Wassers in den darunter liegenden Boden.
Schnelle Montage
PROtrough bietet eine einfache Steckverbindung zwischen Stecker und Buchse mit einer einzigartigen Ein-Klick-Verriegelungsabdeckung und einem Schiebemechanismus.
Einzigartiges Cover
Das charakteristische Profil und die konkave Form von PROtrough verbessern den natürlichen Wasserabfluss und verhindern so die Bildung von Eis. Die einzigartig gestaltete Abdeckung sorgt dafür, dass bei Bedarf kein Material eindringen kann.
Leichtgewicht
Mit einem Gewicht von weniger als 20 kg bietet PROtrough erhebliche Gesundheits- und Sicherheitsvorteile gegenüber herkömmlichen Betontrogsystemen, die über 90 kg wiegen können. PROtrough kann von einer einzigen Person angehoben und installiert werden, wodurch die Vorschriften für manuelle Handhabung eingehalten werden. Das geringe Gewicht und die einfache Handhabung führen zu erheblichen Zeit- und Kosteneinsparungen beim Projekt.
Feuerhemmend
PROtrough ist eine Kabelkanalwanne aus GFK, die so konstruiert wurde, dass sie alle europäischen Brandschutzvorschriften erfüllt, einschließlich derjenigen für Tunnel und Bahnhöfe. PROtrough hat mehrere akkreditierte externe Tests bestanden, darunter die DIN53438-2, die Feuerwiderstandstests mit heißen Bremsklötzen, Holzrahmen und K1-Tests.
Individuelle Kennzeichnung und Verriegelungsoptionen
MULTIduct™ kombiniert mehrere Kabelkanäle, die traditionell getrennt wären. Dies führt zu einem geringeren Aushubbedarf, was schmalere, flachere Gräben, keine abgestufte Verfüllung zwischen den Kanälen und einen geringeren Zeitaufwand während der Installation zur Folge hat.
Lineare Ballast-Verankerungspunkte / Mehrpunkt-Handgriff
Lineare Ballastankerpunkte sichern die PROtrough-Einheit im umgebenden Material, sodass die Einheiten nicht durch die Geschwindigkeit vorbeifahrender Züge oder Fahrzeuge verschoben werden. Mehrpunktgriffe bieten Installateuren einfache Griffpositionen, um die manuelle Handhabung zu vereinfachen.
Materialien
GFK
Glasfaserverstärkter Kunststoff (GFK) übertrifft herkömmliche Konstruktionsmethoden hinsichtlich der chemischen Beständigkeit während seiner Lebensdauer im Erdreich, was zu einem Produkt mit längerer Lebensdauer führt.
Tragfähigkeit
PROtrough erfüllt die vertikale Belastungsklasse A15 gemäß EN124.
PROtrough wurde mit einer optimalen Seitenwandfestigkeit entwickelt, um eine minimale Verformung beim Verfüllen zu gewährleisten.
So funktioniert es
PROtrough ist ein äußerst strapazierfähiges Kabelschutzsystem, das technische Herausforderungen bei der Kabelverlegung mühelos löst. Das System bietet eine einfache Steckverbindung zwischen Stecker und Buchse mit einer einzigartigen, mit einem Klick zu verschließenden Abdeckung und einem Schiebemechanismus.
Produktressourcen
Produktbroschüre – PROtrough-Reihe
—–
Optionen und Zubehör
PROtrough kann mit folgendem Zubehör geliefert werden:
Keile und Adapter
Der PROtrough-Keil wurde entwickelt, um jede erforderliche Krümmung innerhalb bestimmter Kabelwege zu unterstützen. Die einzigartige Ein-Klick-Montage der Keileinheiten kann nach rechts oder links gedreht werden, um einen Biegeradius von 1,5 Metern zu ermöglichen.
Das einzigartige Adaptersystem von PROtrough ermöglicht Verbindungen von Stecker zu Stecker und Buchse zu Buchse und bietet zusätzlich die Flexibilität, Einheitenabschnitte einfach in umgekehrter Richtung zu installieren.
30°-Neigungs-Verbindungssystem
Das Höhenanpassungssystem von PROtrough wurde entwickelt, um plötzliche Höhenunterschiede in folgenden Szenarien auszugleichen:
- Hindernisse vor Ort
- Einzigartige Verbindung auf Oberflächenebene zu erhöhtem Rinnensystem
- Dammbau
5-Wege-Anschlussdose
Die einzigartige Anschlussdose von PROtrough ist eine Neuheit auf dem Markt für Kabelrinnen. Die Anschlussdose bietet Flexibilität und Anpassungsmöglichkeiten für einen 5-fach-Ein- und Ausgang für Kabelwege und individuelle Kundenanforderungen.
