STAKKAbox™ ULTIMA Connect
Die nächste Generation von Zugangssystemen für Netzwerkkammern für eine Vielzahl von Anwendungen und Branchen zum Verbinden, Biegen und Ziehen von Versorgungsleitungen. Eine wirklich modulare Lösung, die mit einer Reihe von anschließbaren Komponenten und Zubehörteilen an die Spezifikationen und Anforderungen vor Ort angepasst werden kann und durch Zeitersparnis die Kosten für die Bauarbeiten vor Ort erheblich senkt.
Produktübersicht
Das STAKKAbox™ ULTIMA Connect-Kammersystem besteht aus doppelwandigen Segmentteilen, die aus GFK in 150 mm tiefen Abschnitten hergestellt werden und als Eckstücke („Hockeyschläger“) und gerade Längen erhältlich sind, die übereinander gestapelt und mit Verbindungsstiften miteinander verbunden werden, um die gewünschte Tiefe zu erreichen. Jedes Ringelement ist mit einer Verzahnung versehen, um sich sicher mit den darüber und darunter liegenden Ringelementen zu verbinden. Dank seiner Anpassungsfähigkeit an die Anforderungen der Kunden hinsichtlich Größe, Vorlaufzeit und Installationsumgebung ist es die ideale Lösung für eine Vielzahl von Installationen und Umgebungen.
Verfügbare Größen
Die lichte Öffnungsgröße von ULTIMA Connect ergibt sich aus der Kombination der Eckstücke. Dazu können ein oder mehrere Seitenwandstücke gehören, um eine größere Auswahl an Größen zu bieten.
Die Eckstücke werden anhand der Innenlänge an der Längsseite bezeichnet. Diese Abmessung ist 80 mm kürzer als die angegebene Länge, da dies durch die kurze Länge des „Eckstücks” ausgeglichen wird. Laden Sie unseren Produktgrößenleitfaden für Kammern herunter, um weitere Informationen zu den verfügbaren Größen zu erhalten.
Variabilität in der Größe
ULTIMA Connect bietet dank der großen Anzahl an Standardprofilen und der Variabilität des ULTIMA Connect-Systems eine riesige Auswahl an Kammerabmessungen.
Leichtgewicht
Aufgrund der doppelwandigen Konstruktion und des GFK-Materials wiegen die meisten ULTIMA Connect-Profile mit einer Tiefe von 150 mm weniger als 10 kg und können somit gemäß den Vorschriften für manuelle Handhabung von einer Person angehoben werden.
Flachpack-Option
STAKKAbox™ ULTIMA Connect kann „flach verpackt“ versandt werden, um die Versandkosten zu senken. Eine große Kammer, wie sie in Kraftwerken oder Kläranlagen verwendet wird, könnte auf eine Anzahl von Paletten reduziert werden, anstatt einen ganzen Lkw zu belegen.
Schnell und einfach zu installieren
ULTIMA Connect-Kammern lassen sich deutlich schneller installieren als herkömmliche Alternativen, wobei die komplette Installation in der Regel bis zu einer Stunde dauert. Dies führt zu geringeren Kosten für den Installateur. Nur die größten Größen der Produktreihe erfordern für die Installation der Kammer spezielle Geräte oder Anlagen.
Flexibilität in der Konstruktion
Kanalzugänge können schnell und sicher vor Ort hergestellt werden. Überbauten oder Absätze lassen sich leicht realisieren. Eine feine Einstellung der Oberkante ist durch horizontales Abschneiden des oberen Teils möglich.
Stärke
ULTIMA Connect bietet die Möglichkeit, Fugen zwischen den Abschnitten zu versetzen, um einen starken Mauersteineffekt zu erzielen, der die Leistung der Seitenwände verbessert.
Glatte Außenwände mit Lippe zum „Einstecken“
Lücken in der Außenwand beeinträchtigen die Wirksamkeit der Verdichtung um die Kammer herum. STAKKAbox™-Kammern haben glatte Außenwände und eine Außenlippe, die in die Hinterfüllung einrastet.
Materialien
Hergestellt aus glasfaserverstärktem Polyesterharz (GFK) für langlebige Robustheit, Haltbarkeit und Festigkeit.
ULTIMA Connect-Kammern können die Ergebnisse der vertikalen Belastungsprüfung F900 erreichen und sogar übertreffen. Die seitlichen Belastungen sind mit denen von Betonkammern vergleichbar, wobei der zusätzliche Vorteil besteht, dass sie doppelwandig sind und sowohl über horizontale als auch vertikale Versteifungsrippen verfügen.
Chemische Beständigkeit
GFK übertrifft herkömmliche Konstruktionsmethoden hinsichtlich der chemischen Beständigkeit während seiner Lebensdauer im Erdreich, was zu einem Produkt mit längerer Lebensdauer führt.
Stärke
ULTIMA Connect bietet die Möglichkeit, Fugen zwischen den Abschnitten zu versetzen, um einen starken Mauersteineffekt zu erzielen, der die Leistung der Seitenwände verbessert.
Tragfähigkeit
STAKKAbox™ ULTIMA Connect eignet sich für die Erfüllung und Übererfüllung von Installationsumgebungen, die gemäß EN124 mit F900 bewertet sind.
Ideal für Bereiche mit hohen Radlasten, wie z. B. Docks und Flugplätze, und gleichzeitig skalierbar und anpassungsfähig an unterschiedliche unterirdische Versorgungsleitungen.

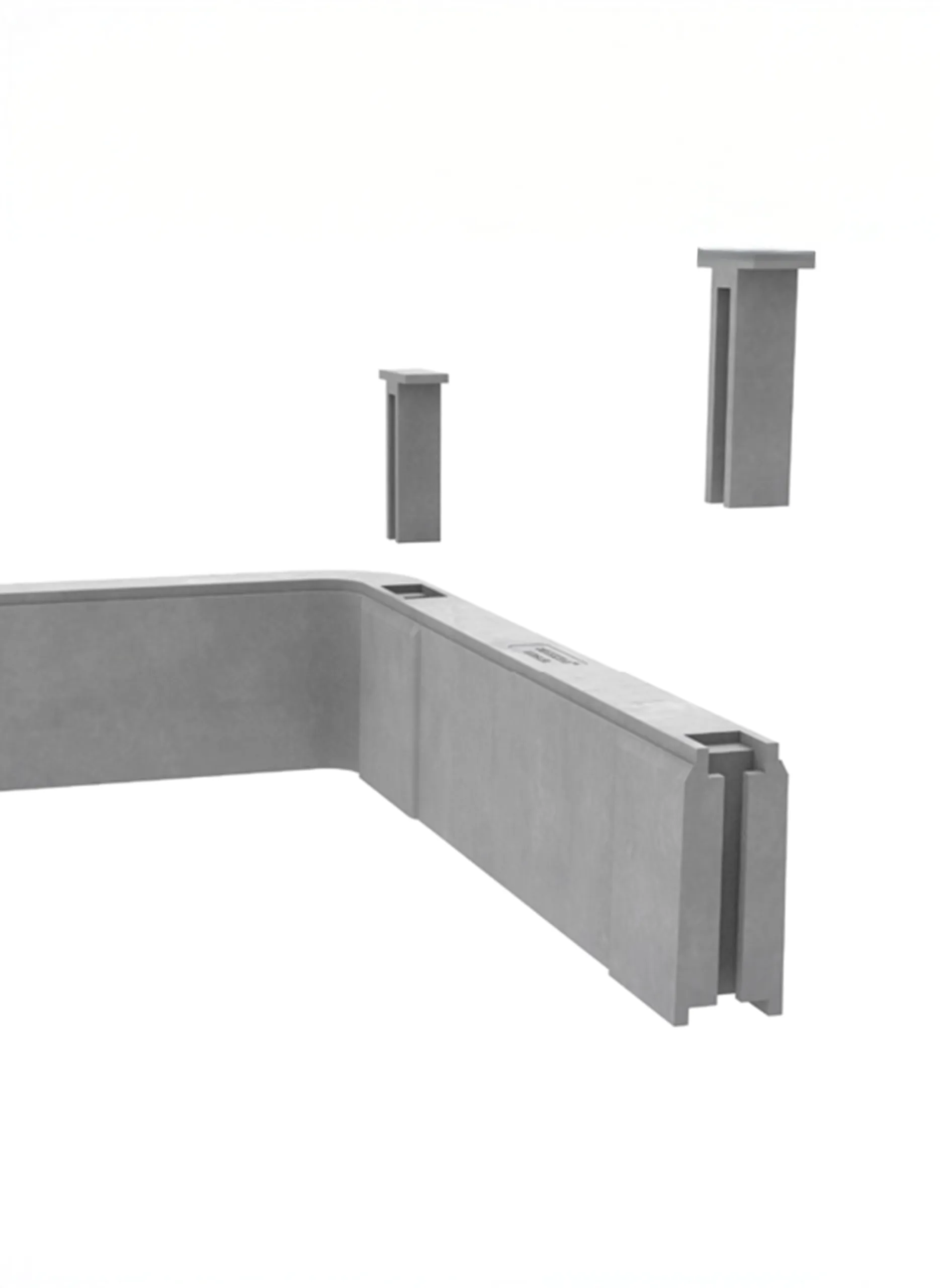

Wie es aufgebaut ist
ULTIMA Connect-Eckstücke werden in linker und rechter Ausführung hergestellt, wodurch die Fugen zwischen den Abschnitten versetzt angeordnet werden können, um ein gemauertes Design zu erzielen. Dies sorgt für eine hohe Seitenwandfestigkeit der installierten Kammer. An jeder Kreuzung werden Verbindungsstifte eingesetzt, um die einzelnen Komponenten sicher miteinander zu verbinden. Beim Bau einer ULTIMA Connect-Kammer müssen Sie darauf achten, mit einem vollständigen Ringabschnitt aus linken oder rechten Eckstücken zu beginnen. Anschließend können Sie darauf aufbauen, indem Sie abwechselnd Eckstücke pro Ringabschnitt verwenden, bis die angegebene Tiefe der Kammer erreicht ist.
Modular, skalierbar und flexibel in der Konstruktion

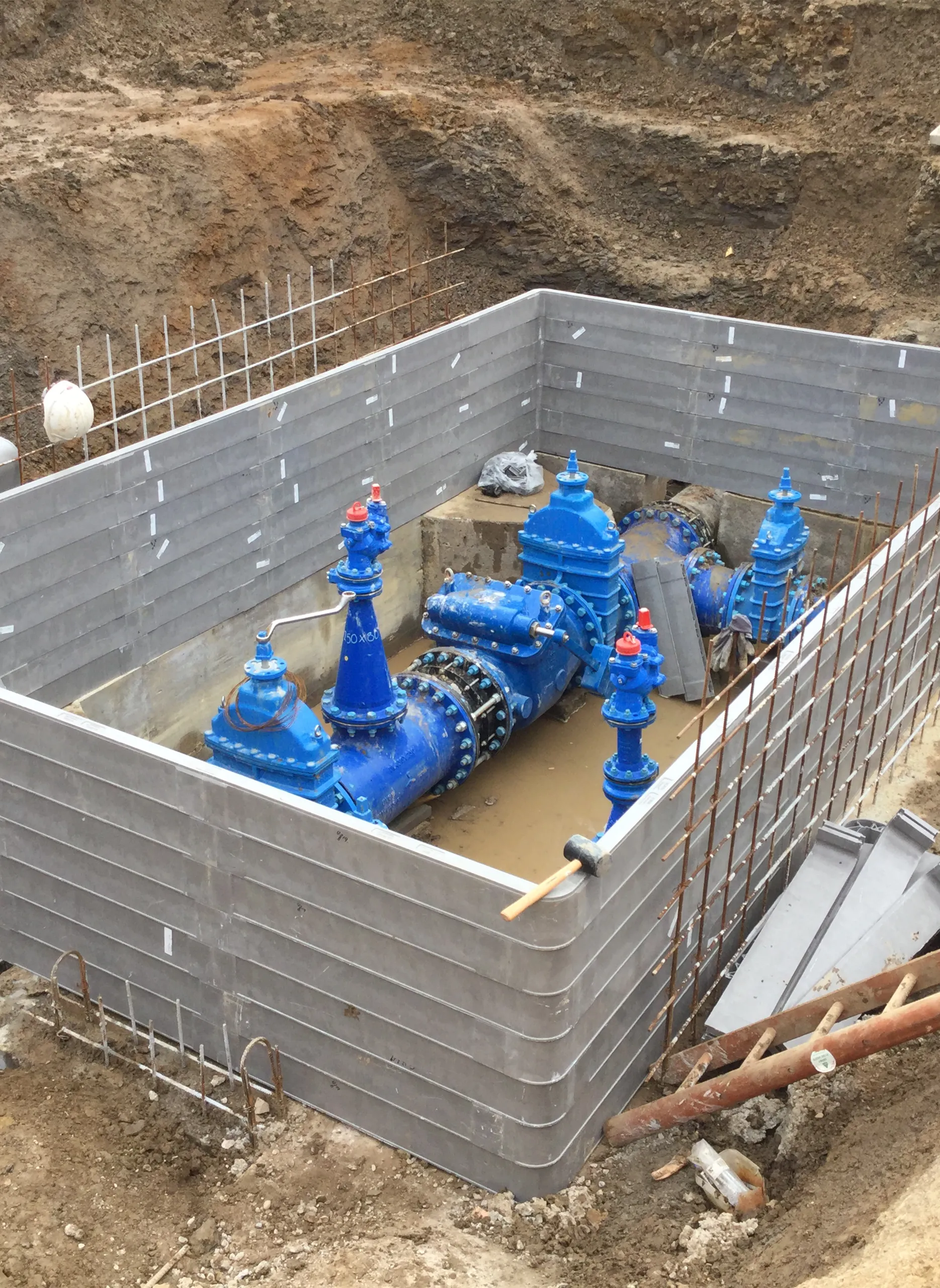

Die STAKKAbox™ ULTIMA Connect-Kammer ist das einzige unterirdische Kammern-System, das ohne Größenbeschränkung in jeder gewünschten Größe gebaut werden kann*. Es stehen verschiedene Abdeckungsoptionen von A15 bis F900 zur Verfügung, sodass Sie eine unterirdische Lösung erhalten, die für Hochspannungsverbindungen, Biegungen oder große Wasserventile genutzt werden kann. Jede Kammer lässt sich schnell installieren und ist dabei flexibel, da die Kanaleinläufe schnell und sicher vor Ort geformt werden können und Überbauten oder Stufen um bestehende oder neue Versorgungsleitungen herum leicht zu realisieren sind.
Die Kammern können zur Unterbringung von Hochspannungsanschlüssen und -windungen, großen Wasserventilen oder anderen Versorgungseinrichtungen genutzt werden. Jede Kammer lässt sich schnell und einfach installieren, flexibel an die Produktion und die Gegebenheiten vor Ort anpassen und hat eine wesentlich längere Lebensdauer als Kammern, die mit herkömmlichen Methoden installiert werden.
Produktressourcen
Produktbroschüre – ULTIMA Connect
Montageanleitung – ULTIMA Connect
Material- und Produkteigenschaften – ULTIMA Connect
